產品概述

三相負荷不平衡自動調節裝置(配變自動化控制裝置)是集實時采樣、高速運算、無線通信、人機交互、智能組網、平衡邏輯算法于- -體的智能化控制裝置，它可以在線實時檢測網側或負荷側的三相電壓電流，通過內部控制器對監測到的數據進行處理分析，進而判斷系統是否處于不平衡狀態，并計算出達到平衡狀態時各相所需轉換的電流值，然后采用不同的控制策略進行自動調節，最終使系統達到三相平衡狀態，從而解決“配變出力不足或某相過載”、“線路損耗高” 、“末端低電壓” 等典型問題。根據調節型式的不同，裝置具體可分為電力電子型和換相開關型。

電力電子型三相負荷不平衡自動調節裝置

電力電子型三相負荷不平衡自動調節裝置適用于低壓配電網臺區,治理三相電流不平衡、消除中線電流、補償無功功率和濾除諧波,優化電能質量。

工作原理

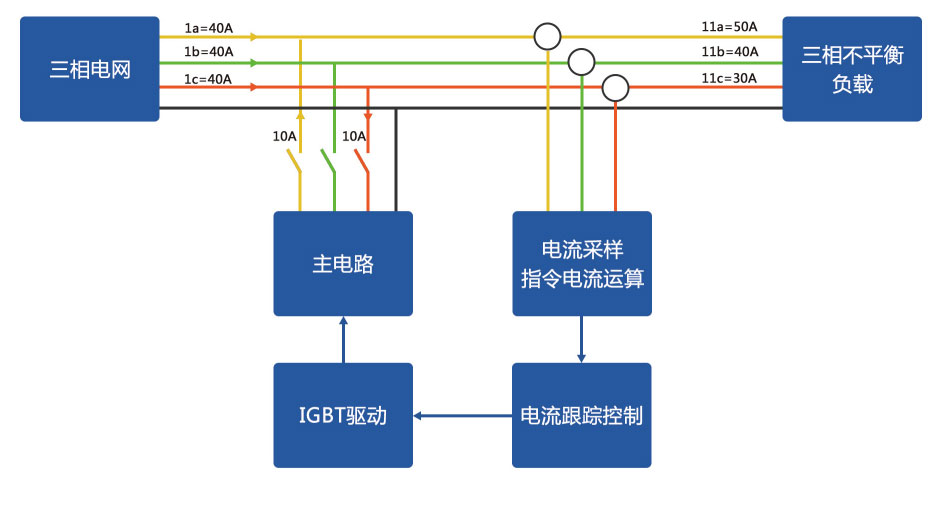

裝置通過實時檢測接入點系統電流或負載電流,經內部控制器進行處理分析,計算出達到平衡狀態時各相需要轉換的電流,然后控制IGBT模塊動作,將不平衡電流從大的相轉移到小的相,實現三相電流平衡,從而解決配電臺區三相負荷不平衡問題。同時，裝置也可通過配置參數來實現無功功率補償或實現有源濾波等功能。

裝置特點

• 采用三電平拓撲結構，開關損耗更低、諧波含量更少

• 采用可靠的檢測算法，計算速度快，響應時間短

• 解決配電臺區三相不平衡問題

• 有效改善配變過載、發熱、噪音、出力下降等問題

• 準確無級無功功率調節，提高功率因數

• 具備多種主動檢測故障并保護功能

• 模塊化設計,易使用、 易運輸、易維護

• 實時無線互聯功能，可用手機或筆記本電腦無線連接設備，查看設備運行狀態或對裝置進行維護

國網電能采集系統SPC效果數據

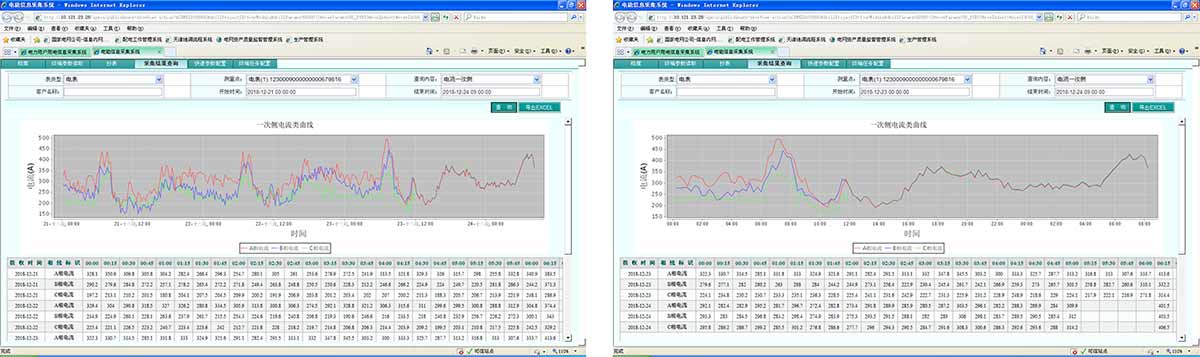

SPC設備投運前三相電流不平衡度很大，315變壓器A相負荷電流最大時達到了540A嚴重過載，而此時BC相電流分別只有408A、337A, 不平衡電流達到了203A;自SPC設備投運后從曲線的后半段可以看出三相電流曲線完全重疊，三相電流不平衡度降至1%以下。

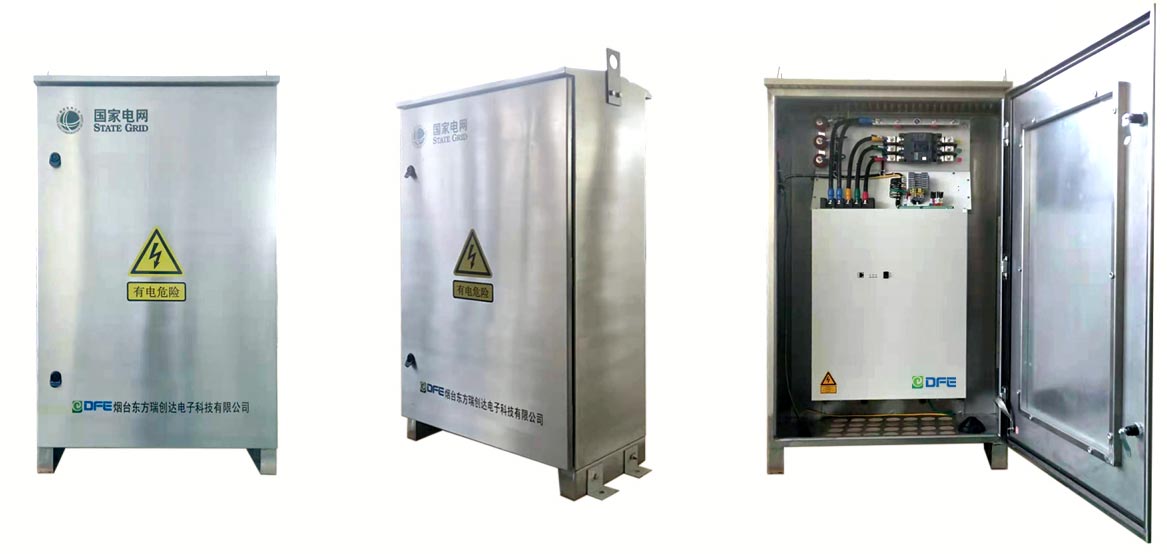

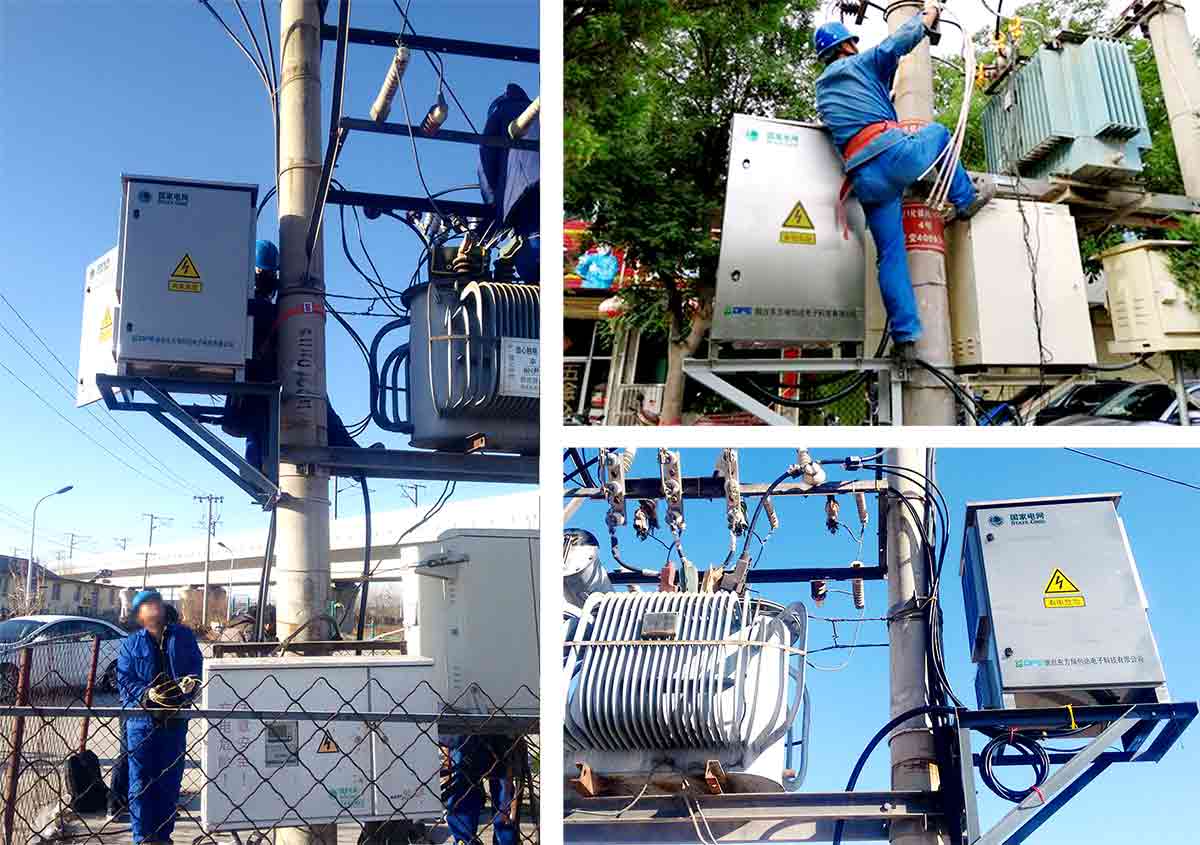

現場圖
